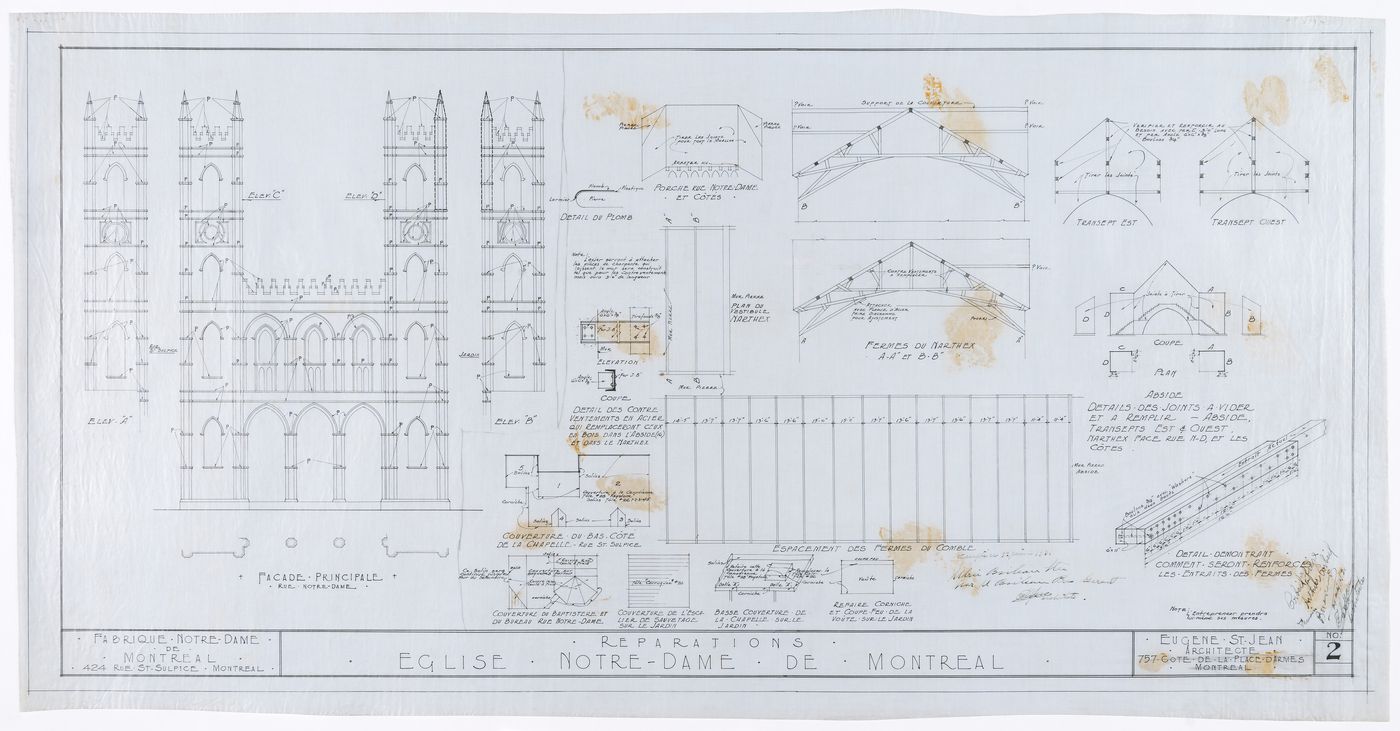

Elevations and partial plan for the principal façade and towers, and plans, sections and axonometrics for the roof structure, cladding and joint details for Notre-Dame de Montréal, apparently for the renovations of 1929-1949

Inclus dans:

Personnes et institutions:

Eugène Saint-Jean (draughtsman)
Eugène Saint-Jean (architect)
James O'Donnell (architect)
Fabrique de Notre Dame (archive creator)

Titre:

Date:

29 May 1931

Classification:
dessins

Quantité / Type d’objet:
1 drawing(s)

Étape et objectif:

contract drawing
dessins de détail

Technique et médium:

Pen and black ink

Dimensions:

sheet: 56.5 x 110.9 cm

Numéro de référence:

AR1996:1001:234

Type de dessins:

line drawings
mechanical drawings (tool-aided drawings)

Méthode de projection:

dessins axonométriques
plans (drawings)
sections (orthographic drawings)
elevations (drawings)

Point de vue:

general views
partial views
exterior views
plan views

Inscriptions:

inscribed, signed, dated and numbered - by the draughtsman ? in pen and black ink, u.c.: "ELEV. "C""; "ELEV. "D""; and "DETAIL DU PLOMB"; u.r.: "TRANSEPT EST" and "TRANSEPT OUEST"; c.l.: "ELEV. "A""; c.: "ELEV. "B" and "DETAIL DES CONTRE / VENTEMENTS EN ACIER / QUI REMPLACERONT CEUX / EN BOIS DANS L'ABSIDE (16) / ET DANS LE NARTHEX."; c.r.: "ABSIDE / DETAILS - DES - JOINTS - A - VIDER / ET A REMPLIR - ABSIDE, / TRANSEPTS EST & OUEST, / NARTHEX FACE RUE N-D, / ET LES COTÉS."; l.l.: "FACADE [sic] - PRINCIPALE / - Rue - Notre-Dame -"; and "- FABRIQUE - NOTRE-DAME - / - DE - / - MONTREAL - / 424 - RUE - ST. - SULPICE - MONTREAL"; l.c.: "PLAN" and "REFAIRE - LES - CHEVALETS / DES - PINACLES -"; l.c.: "Accepté ce 12/juin/31 / Ulric Boileau ltee / par U Boileau Pres Gerant / EStJean [signature] / [illeg. signature]"; l.r.: "Note: / L'Entrepreneur prendra / lui-même ses mesures."; "EUGENE - ST. - JEAN- / - ARCHITECTE - / - 757 - COTE - DE - LA - PLACE - D'ARMES - / - MONTREAL -"; "Corbeil & frére / Par / Arthur Corbeil / temoin / [illeg. signature] / 29 mai 1931 / [two illeg. signatures]"; and "NO. / 2"; b.: with title; and throughout: with measurements and specifications
